Levegő-víz monoblokk hőszivattyú családi házak fűtésére, nyári hűtésére és használati melegvizének előállítására, 6–15 kW között. A beltéri egység a 250 literes melegvíz-tárolóval egybeépített, a kültéri egység zárt hűtőkörű.
Nem baj, ha nem tudja: az alábbi adatokból méretezünk. Ha szeretné, előtte kipróbálhatja a fűtéskalkulátort.
Kérhető hozzá:PuffertárolóTalpas állvány / falkonzol a kültéri egységhezCsepptálca a kültéri egység aláFan-coil (hűtéshez, fűtéshez)Energiafogyasztás-mérő
Az ár a teljesítménytől, a telepítés körülményeitől és a választott tartozékoktól függ.

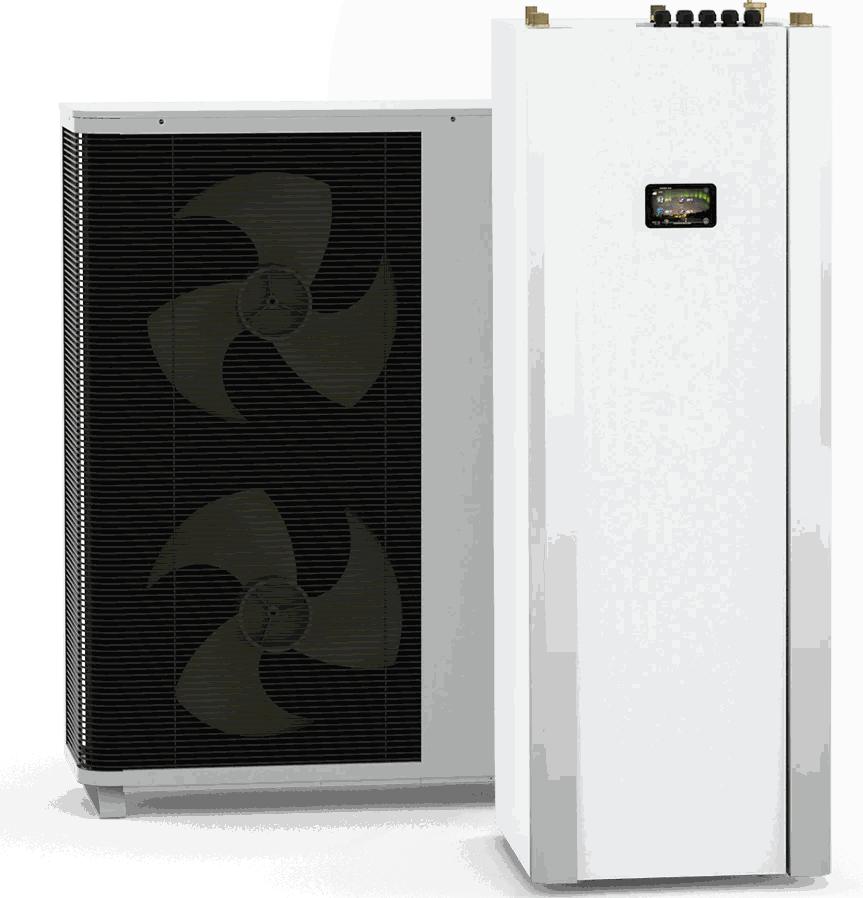

Az ES Energy Save AWST-R32-M-V8 sorozat monoblokk kialakítású levegő-víz hőszivattyú: a hűtőkör, a kompresszor és a hőcserélő egyetlen, zárt kültéri egységben van. A beltéri egység nem csak vezérlődoboz: a 250 literes használati melegvíz-tárolóval egybeépített, álló kivitelű készülék. A gyártói adatlap szerint 600 × 680 mm alapterületű és 1780 mm magas, ezért a tárolt fűtési-melegvizes gépészet egyetlen szekrényben elfér.

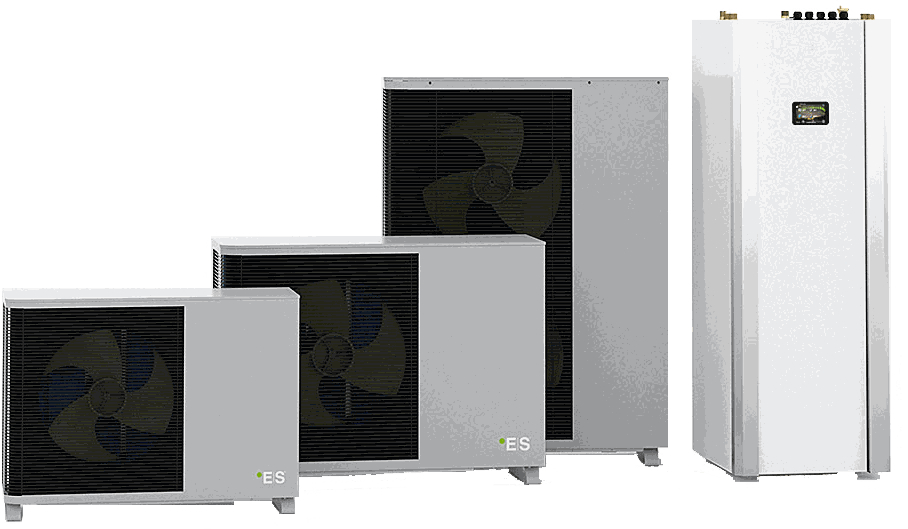

Az AWST-R32-M-V8 család kültéri egységei és a beltéri egység (szemléltető kép)
Split rendszernél a kültéri és a beltéri egységet hűtőközeg-vezeték köti össze, ezt a helyszínen kell megépíteni és üzembe helyezni. Monoblokknál a hűtőközeg a gyárban lezárt körben marad, a két egység között hidraulikus (vizes) a kapcsolat, ahogy a gyártó adatlapja is írja. Ez egyszerűbb és gyorsabb munka, a hűtőköri beavatkozás elmarad a helyszínről.
A gyártó adatlapja szerint a beltéri egység a 250 literes (SUS316 rozsdamentes acél) tároló mellett tartalmazza a biztonsági szelepkészletet, a 11 literes tágulási tartályt, egy A energiaosztályú keringető szivattyút, a termosztatikus melegvíz-keverőszelepet és az elektromos tartalékfűtést is. A gyártó szerint a 250 literes tároló a legtöbb háztartás melegvíz-igényére elegendő; a méretezést a kivitelező a háztartás szokásai alapján pontosítja. Az egység tetején minden csatlakozás könnyen elérhető.

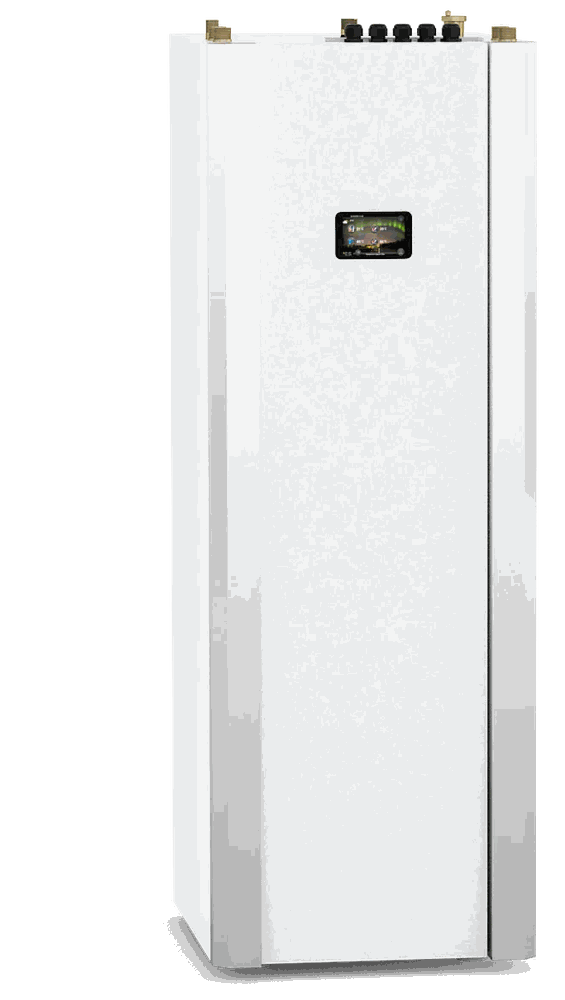

A tárolóval egybeépített beltéri egység, érintőképernyős vezérlővel (szemléltető kép)
Négy méret közül lehet választani: 6, 9, 12 és 15 kW. A kültéri egységek megegyeznek az ES AWC sorozatéval: a három kisebb típus (6, 9 és 12 kW) egyfázisú betáppal, egy ventilátorral működik, a 15 kW-os háromfázisú (400 V), két ventilátoros, nagyobb és nehezebb kültéri egység. Az egyfázisú típusoknál a beltéri egység elektromos átfolyós fűtője külön, háromfázisú betápot kér, a pontos adatok a fenti műszaki táblázatban találhatók.

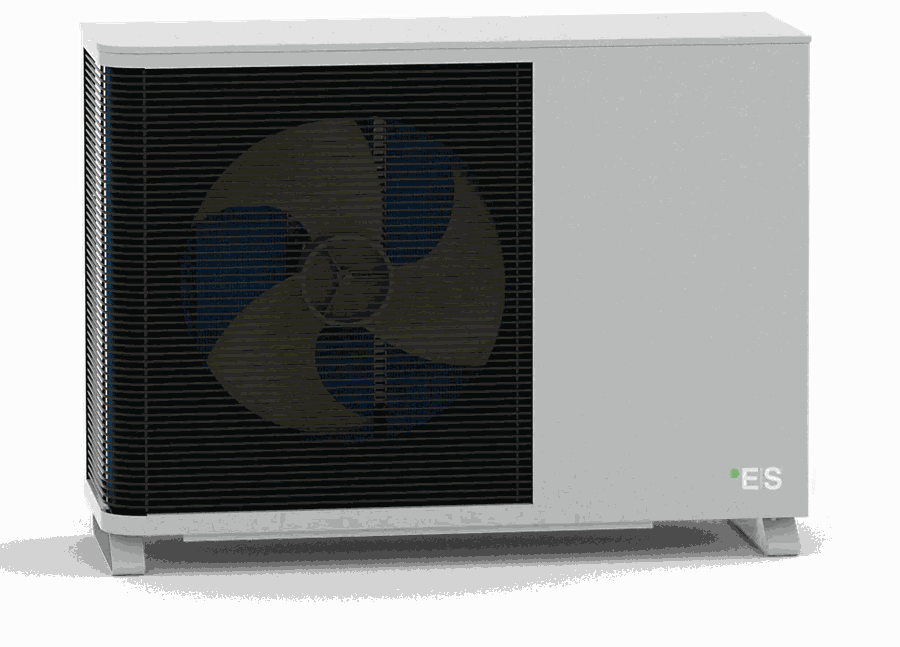

A 6, 9 és 12 kW-os típusok kültéri egysége (szemléltető kép, a 6 kW-os valamivel kisebb)

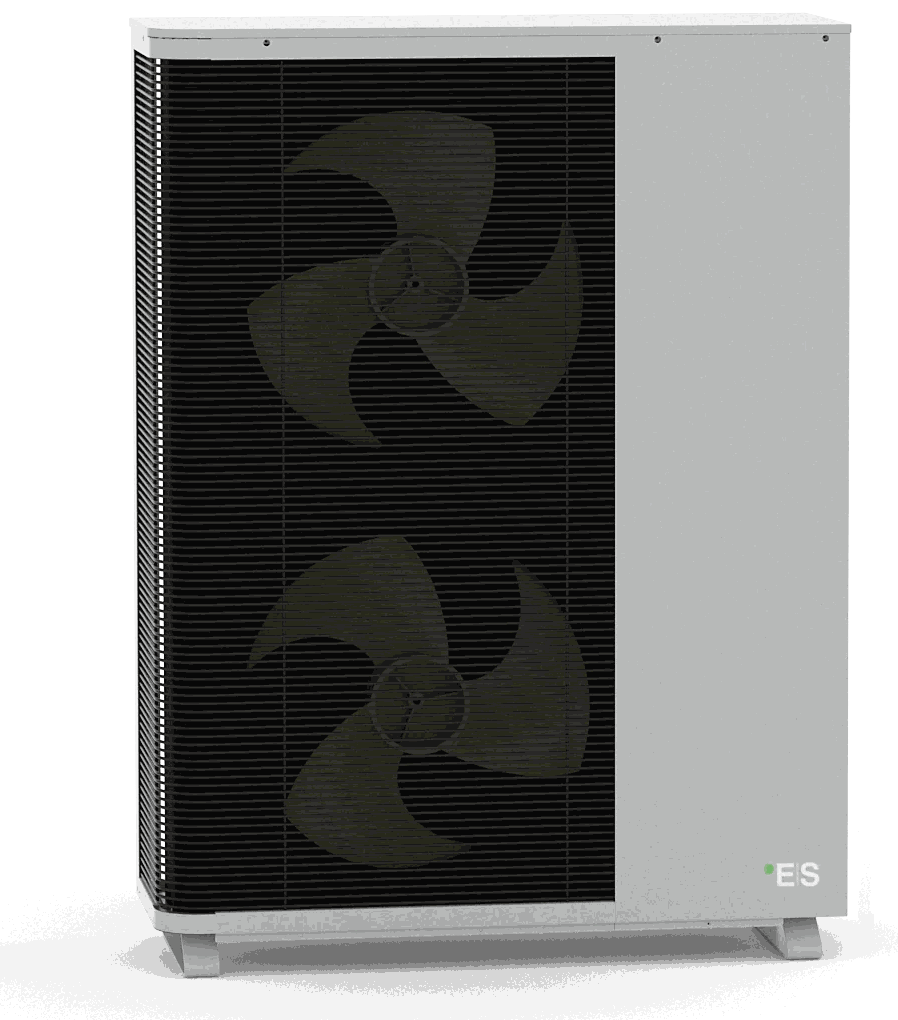

A 15 kW-os típus kétventilátoros kültéri egysége (szemléltető kép)
Hogy melyik méret illik az épülethez, azt a ház hőigénye dönti el: a fűtött alapterület, a falak és a födém szigetelése, a nyílászárók és a hőleadók típusa. Ha nem biztos a választásban, kipróbálhatja a fűtéskalkulátort, vagy az ajánlatkérésnél jelölje meg, hogy segítsünk méretezni. A tájékoztató becslés nem helyettesíti a helyszíni felmérést.
A készülék legfeljebb 58 °C-os előremenő vízhőmérsékletet tud adni, ezért radiátoros rendszerhez is használható. Minél alacsonyabb az előremenő hőmérséklet, annál hatékonyabb a hőszivattyú, így padlófűtésnél vagy nagyfelületű hőleadóknál a legkedvezőbb az üzem. A műszaki táblázatban szereplő COP a gyártó adatlapja szerint a legnagyobb teljesítményhez tartozik, 7 °C-os külső levegőnél és 30/35 °C-os fűtővíznél. A vezérlő időjárásfüggő (fűtési görbés) szabályozást használ, és két külön fűtési görbe beállítására is képes, például padlófűtés és radiátor együttes üzemeltetéséhez. Ha több teljesítményre van szükség, az integrált elektromos fűtőelem segít.
A sorozat a fűtés és a melegvíz mellett hűtésre is képes, a gyártói adatlap külön hűtési teljesítményt is megad minden típusra. Hogy a hűtés a gyakorlatban kényelmes legyen, a hőleadóknak is alkalmasnak kell lenniük rá (például padlófűtés vagy fan-coil), ezt a tervezésnél érdemes tisztázni a kivitelezővel.
A készüléket érintőképernyős felületről lehet beállítani; a gyártó szerint a hőmérséklet-beállítások gyorsan elérhetők a kezdőoldalról. A készülék internetre kapcsolható, így mobilról is követhető, áramkimaradás után pedig magától újraindul. Beállítható például, hogy az otthon nem tartózkodás idejére alacsonyabb hőmérséklet legyen, vagy hogy a rendszer több meleg vizet tároljon.
A gyártó szerint az AW-R32-M sorozat alacsony hőmérsékletű rendszerben A+++, magas hőmérsékletű rendszerben A++ energiaosztályú; a melegvíz-készítés az L csapolási profilban A+ osztályú. A gyártó külön energiacímkét is kiad a kültéri egységekre és a tárolós beltéri egységre, példaként a 9 kW-os kültéri egység fűtési címkéje és az AWST15 melegvíz-címkéje:
A 9 kW-os kültéri egység energiacímkéje: 35 °C-on A+++, 55 °C-on A++
Az AWST15 melegvíz-készítési energiacímkéje: A+ (L profil)
A gyártó tájékoztatása szerint a kompresszorra 5 év garancia jár. A garancia pontos feltételeit a gyártó határozza meg, ezért a megrendelés előtt kérjük, érdeklődjön az ajánlat kapcsán.
A FűtésKell.hu nem telepíti a hőszivattyút. Az ajánlatkérés után a gyártó országos partnerhálózatának lakóhelyéhez közeli kivitelezőjével egyeztetünk, és hozzávetőleges árat küldünk. A végleges árat a kivitelező adja meg a helyszíni felmérés után, a megrendelésről csak ennek ismeretében kell döntenie. Az ajánlatkérés nem kötelez semmire.
Ha saját szerelővel dolgozik, csak a készülék is kérhető: házhoz szállítással vagy személyes átvétellel. Ha a tárolót külön szeretné, nézze meg a tárolóval nem rendelkező ES AWC sorozatot; propán hűtőközegű változat az ES R290 tárolós készülék.
Gyártói adatlap, angol (PDF, 1,0 MB) »
Felhasználói kézikönyv, magyar (PDF, 3,7 MB) »
Tartozékok katalógusa, angol (PDF, 1,9 MB) »
CE megfelelőségi nyilatkozat (PDF, 1,3 MB) »
Heat Pump KEYMARK tanúsítványok típusonként: 6 kW · 9 kW · 12 kW · 15 kW (PDF, kb. 117 kB/db)
| Jellemző | 6 kW | 9 kW | 12 kW | 15 kW |
|---|---|---|---|---|
| Max. fűtőteljesítmény | 6,5 kW | 9,2 kW | 11,6 kW | 15,3 kW |
| Fűtőteljesítmény-tartomány (A7/W35) | 3,5–6,5 kW | 4,3–9,2 kW | 5,5–11,6 kW | 6,0–15,3 kW |
| COP (A7/W35, EN 14511, max.) | 4,70 | 4,71 | 4,90 | 5,06 |
| SCOP (35 °C, padlófűtés) | 4,74 | 4,73 | 4,71 | 4,98 |
| Energiaosztály (fűtés) | A+++ (35 °C) / A++ (55 °C) | A+++ (35 °C) / A++ (55 °C) | A+++ (35 °C) / A++ (55 °C) | A+++ (35 °C) / A++ (55 °C) |
| Hangteljesítmény, kültéri / beltéri egység (EN 12102) | 52 / 44 dB(A) | 53 / 45 dB(A) | 52 / 45 dB(A) | 58 / 45 dB(A) |
| Hangnyomás a kültéri egységtől 5 m-en | 30 dB(A) | 31 dB(A) | 30 dB(A) | 36 dB(A) |
| Hűtőközeg | R32, 0,90 kg | R32, 1,40 kg | R32, 1,80 kg | R32, 2,55 kg |
| Betáp (kültéri egység) | 1 fázis, 230 V, 10 A | 1 fázis, 230 V, 16 A | 1 fázis, 230 V, 16 A | 3 fázis, 400 V, 16 A |
| Betáp (beltéri egység, elektromos átfolyós fűtő) | 3 fázis, 230 V (25 A) vagy 400 V (16 A) | 3 fázis, 230 V (25 A) vagy 400 V (16 A) | 3 fázis, 230 V (25 A) vagy 400 V (16 A) | 3 fázis, 230 V (25 A) vagy 400 V (16 A) |
| Kültéri egység (Sz×Ma×Mé) | 1010 × 735 × 370 mm | 1165 × 885 × 370 mm | 1165 × 885 × 370 mm | 1085 × 1450 × 390 mm |
| Kültéri egység tömege | 67 kg | 80 kg | 85 kg | – |
| Típus | levegő-víz, monoblokk, fűtés + hűtés + melegvíz-készítés | |||
| Beltéri egység | beépített 250 l-es HMV-tárolóval, érintőképernyő, internetkapcsolat | |||
| Beltéri egység (Sz×Mé×Ma) | 600 × 680 × 1780 mm | |||
| Beltéri egység tömege | 125 kg (nettó) | |||
| HMV-tároló | 250 l (SUS316 rozsdamentes acél) | |||
| Melegvíz-profil (energiacímke) | L, A+ | |||
| Beépített tartalékfűtés | van (elektromos átfolyós fűtő) | |||
| Max. előremenő | 58 °C | |||
| Működési tartomány | −25 °C külső hőmérsékletig | |||
Miért az AWST?
A fűtés vezérlése és a 250 literes tároló egy készülékben van, a csatlakozások az egység tetején érhetők el.
Télen fűt, nyáron – megfelelő hőleadó rendszerrel – hűt is, két külön fűtési görbével.
A hangnyomás 5 méteren 30 és 36 dB(A) között van a típustól függően.
A gyártó országos partnerhálózatának kivitelezője méri fel a helyszínt és végzi a telepítést.
Megmondjuk, melyik teljesítmény és típus illik a lakásához — szakértőként, közvetlenül a forgalmazótól.
