Propános (R290) levegő-víz monoblokk hőszivattyú, amelynek beltéri egysége a fűtés vezérlése mellett a használati melegvíz tárolóját is tartalmazza: 100 vagy 250 literes változatban, 9,5–16,5 kW között.
Nem baj, ha nem tudja: az alábbi adatokból méretezünk. Ha szeretné, előtte kipróbálhatja a fűtéskalkulátort.
Kérhető hozzá:PuffertárolóTalpas állvány / falkonzol a kültéri egységhezCsepptálca a kültéri egység aláVezeték nélküli szobatermosztátFan-coil (hűtéshez, fűtéshez)Energiafogyasztás-mérő
Az ár a teljesítménytől, a telepítés körülményeitől és a választott tartozékoktól függ.
Az ES Energy Save R290 sorozat monoblokk levegő-víz hőszivattyú: a hűtőkör, a kompresszor és a hőcserélő egyetlen, gyárilag lezárt kültéri egységben van. Ennél a kivitelnél a beltéri egység beépített használati melegvíz-tárolót tartalmaz: a fűtés vezérlése és a melegvíz-tároló egy készülékben van, ezért új építésnél vagy teljes rendszercserénél külön tárolót nem kell hozzá kapcsolni.

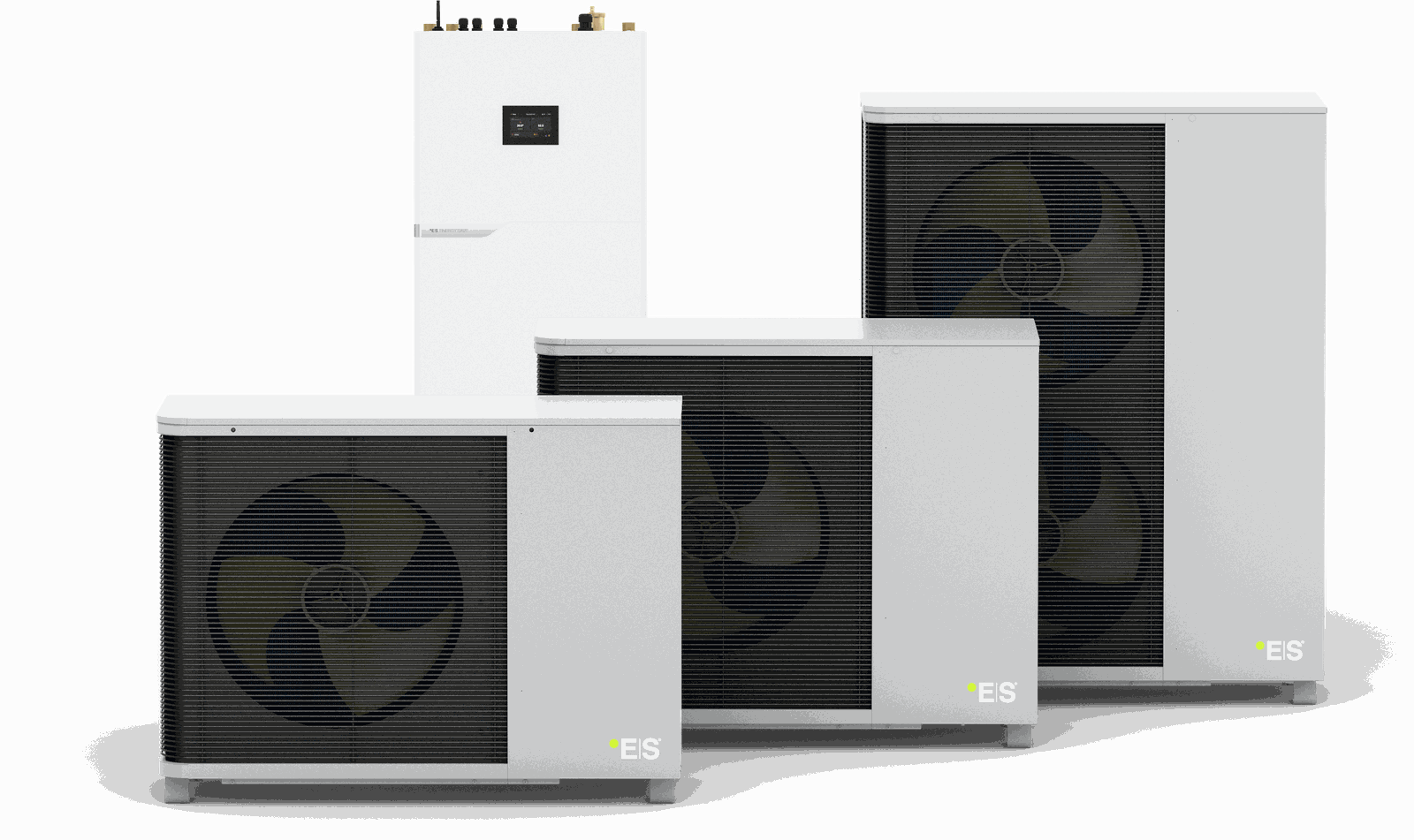

Az ES R290 család kültéri egységei és a 250 literes tárolós beltéri egység (szemléltető kép)
A két tárolóméret nem csak a térfogatban különbözik, a beltéri egység méretében is. Az alábbiak tájékoztató jellegűek, a végleges méretet a kivitelező a háztartás szokásai alapján javasolja.

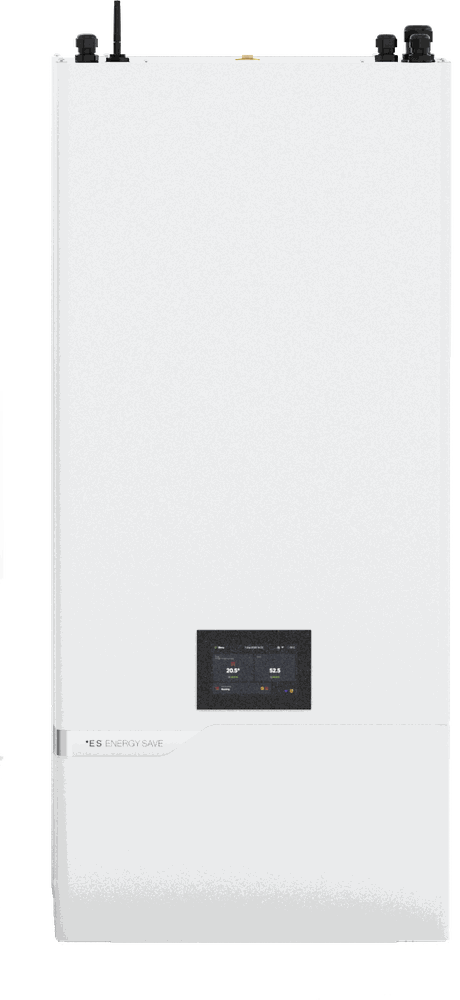

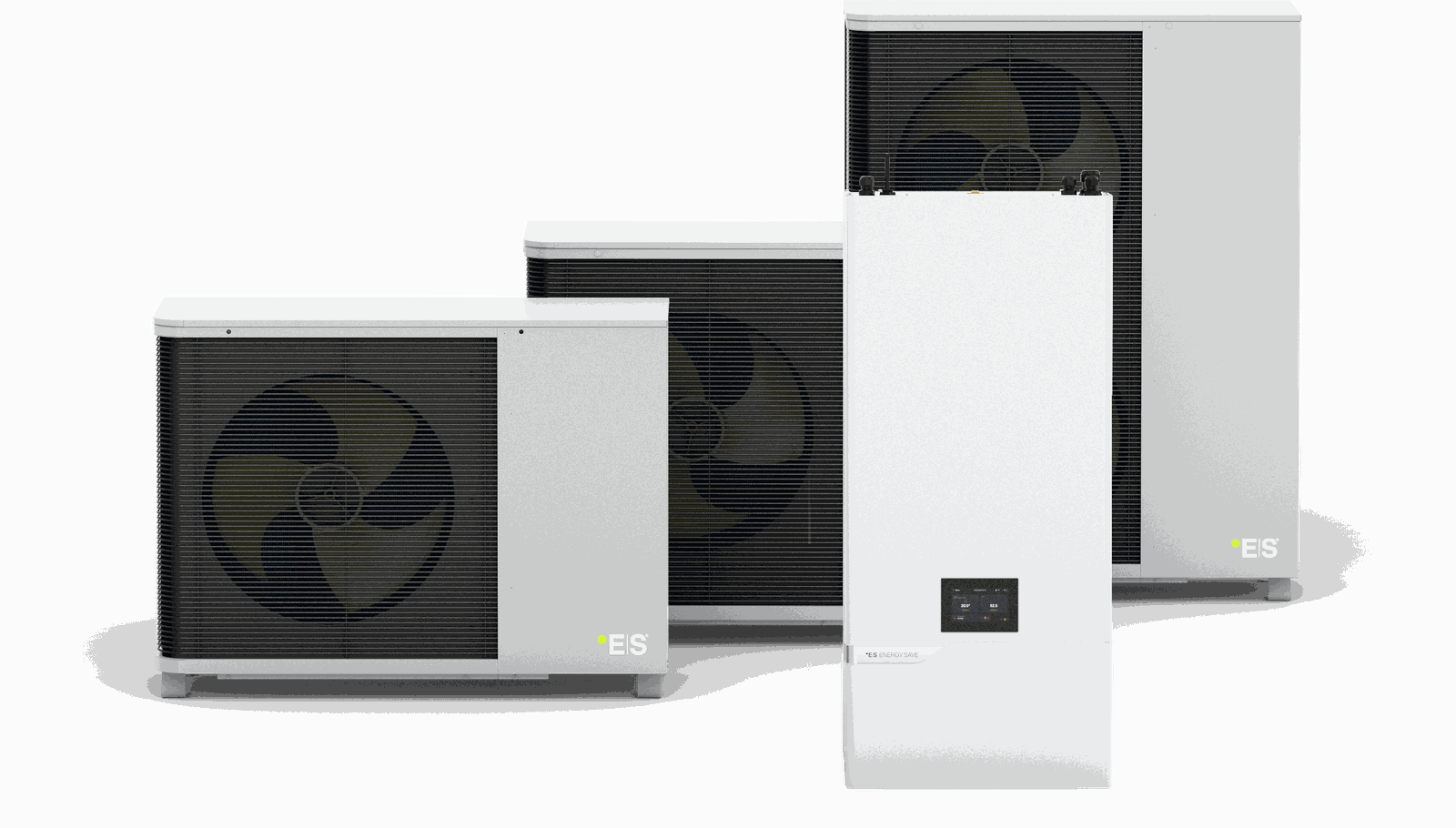

A kültéri egységek és a 100 literes tárolós beltéri egység (szemléltető kép)
A tároló anyaga a gyártói adatlap szerint SUS316 rozsdamentes acél.
A készülék hűtőközege R290, vagyis propán, ami természetes hűtőközeg. A gyártói adatlap szerint a globális felmelegedési potenciálja (GWP) 3, azaz nagyon alacsony. Az uniós F-gáz-szabályozás iránya a magas GWP-jű, fluortartalmú hűtőközegek használatának fokozatos visszaszorítása; a propán nem tartozik ezek közé.
A propán gyúlékony gáz, ezért a gyártó külön előírásokat ad. A kezelési útmutató szerint a hűtőkörön csak gyúlékony hűtőközeg kezelésére kiképzett szakember dolgozhat, a kültéri egység környezetében pedig a gyártó által megadott távolságokat és szellőzési feltételeket kell betartani. Ezt a kivitelező végzi: a helyszíni felméréskor megvizsgálja, hogy a kültéri egység a kiszemelt helyen a gyártói előírások szerint telepíthető-e. A hűtőkör csak a kültéri egységben van, a házba víz- és elektromos vezeték érkezik, propán a beltérbe nem kerül.

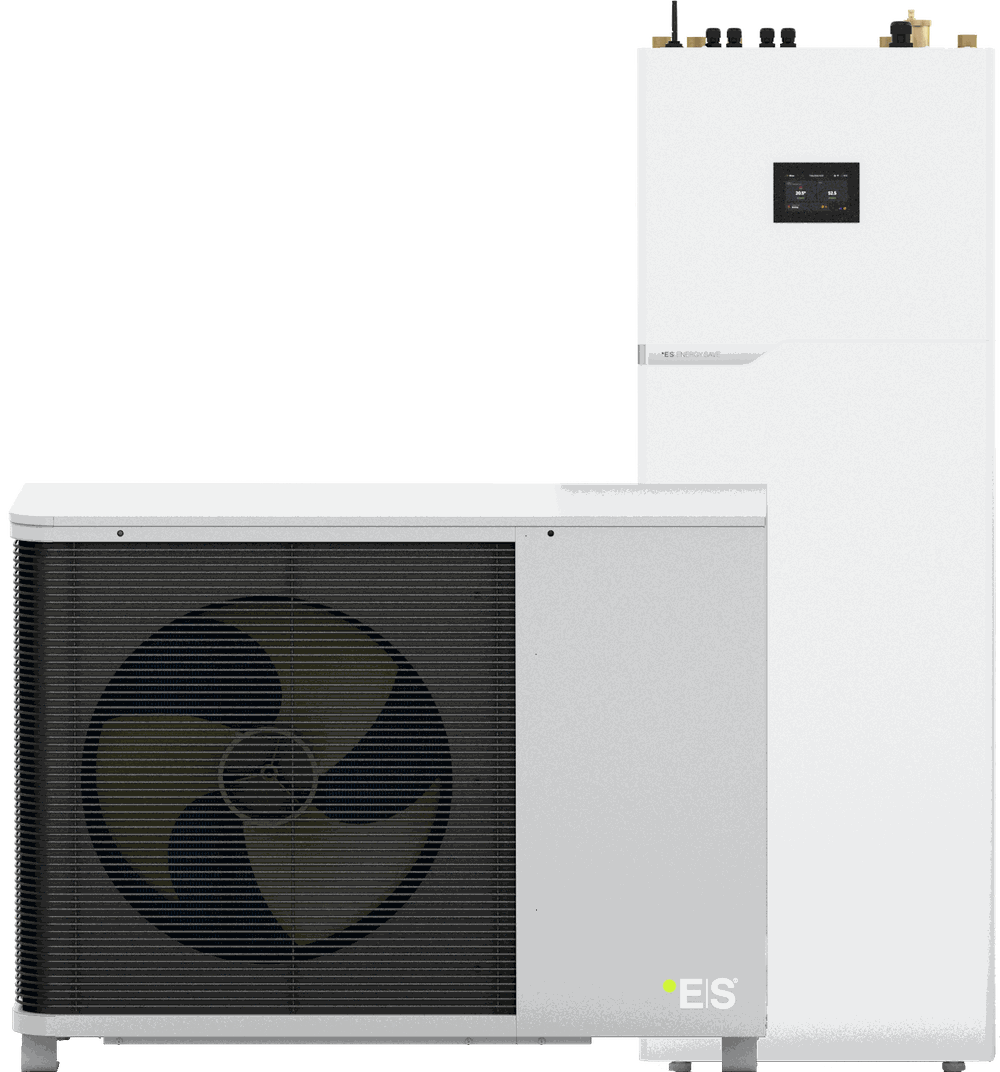

A kültéri egységből három méret van: az ES M8 (9,5 kW) és az ES M12 (12 kW) egyfázisú betápú, egyventilátoros; az ES M15 3PH (16,5 kW) háromfázisú, kétventilátoros, nagyobb és nehezebb egység. A pontos adatok a fenti műszaki táblázatban találhatók.

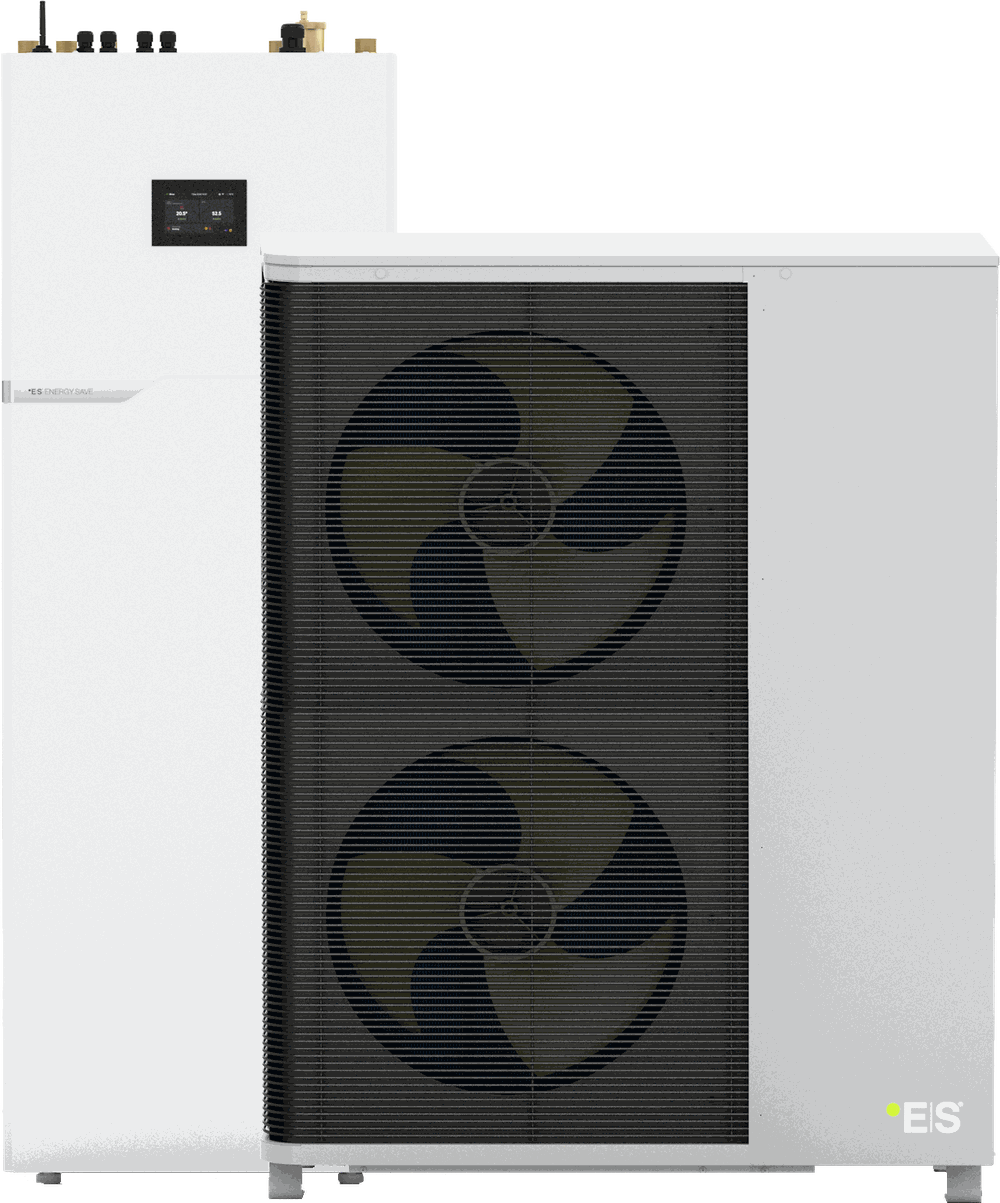

A 16,5 kW-os (M15) kültéri egység a 250 literes beltéri egységgel (szemléltető kép)
Hogy melyik méret illik az épülethez, azt a ház hőigénye dönti el: a fűtött alapterület, a falak és a födém szigetelése, a nyílászárók és a hőleadók típusa. Ha nem biztos a választásban, kipróbálhatja a fűtéskalkulátort, vagy az ajánlatkérésnél jelölje meg, hogy segítsünk méretezni. A tájékoztató becslés nem helyettesíti a helyszíni felmérést.
A gyártói adatlap szerint a készülék legfeljebb 70 °C-os előremenő vízhőmérsékletet képes előállítani, ezért radiátoros rendszerhez is használható. Minél alacsonyabb az előremenő hőmérséklet, annál hatékonyabb a hőszivattyú, így padlófűtésnél vagy nagyfelületű hőleadóknál a legkedvezőbb az üzem. A műszaki táblázatban szereplő COP-értékeket a gyártó 7 °C-os külső levegőnél és 30/35 °C-os fűtővíznél adja meg, a legkisebb és a legnagyobb teljesítményre (min–max). A vezérlő két külön hőmérsékleti zóna beállítására képes.
A sorozat a fűtés mellett hűtésre is képes; a műszaki táblázat a hűtési teljesítményt és az EER értéket is tartalmazza. Hogy a hűtés a gyakorlatban kényelmes legyen, a hőleadóknak is alkalmasnak kell lenniük rá (például padlófűtés vagy fan-coil), ezt a tervezésnél érdemes tisztázni a kivitelezővel.
A készüléket a beltéri egység érintőképernyőjén lehet beállítani. Az internetkapcsolat kábelen vagy Wi-Fi-n keresztül működik, így a rendszer a gyártó ingyenes alkalmazásával távolról is követhető. A készülék SG Ready jelölésű, áramkimaradás után magától újraindul, és fagyvédelemmel rendelkezik. Vezeték nélküli szobatermosztát is kérhető hozzá; a gyártó szerint ez a termosztát az R290 sorozathoz való, működéséhez a gyártó RF Gateway egysége szükséges.

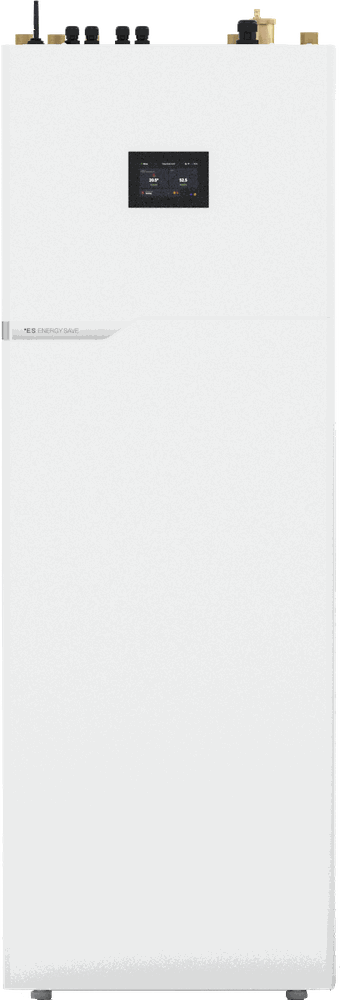

A beltéri egység érintőképernyős kezelőfelülete (szemléltető kép)
A gyártói adatlap szerint a sorozat A+++ energiaosztályú 35 °C-os előremenő hőmérsékleten. A kültéri egységek önálló energiacímkéje 55 °C-on A++ osztályt mutat. A tárolós csomagok (kültéri + beltéri egység) saját energiacímkéjén a fűtés osztálya A++, a melegvíz-készítésé a tároló méretétől függően A vagy A+. Példaként a 12 kW-os kültéri egység és a 250 literes beltéri egység csomagjának címkéje:
Az ES M12 R290 + ES M250L ST csomag energiacímkéje: fűtés A++, melegvíz-készítés A+
A gyártó tájékoztatása szerint a készülékre 3 év teljes körű garancia, a kompresszorra 5 év garancia jár. A garancia pontos feltételeit a gyártó határozza meg, ezért a megrendelés előtt kérjük, érdeklődjön az ajánlat kapcsán.
A FűtésKell.hu nem telepíti a hőszivattyút. Az ajánlatkérés után a gyártó országos partnerhálózatának lakóhelyéhez közeli kivitelezőjével egyeztetünk, és hozzávetőleges árat küldünk. A végleges árat a kivitelező adja meg a helyszíni felmérés után, a megrendelésről csak ennek ismeretében kell döntenie. Az ajánlatkérés nem kötelez semmire.
Ha saját szerelővel dolgozik, csak a készülék is kérhető: házhoz szállítással vagy személyes átvétellel. Ha a tárolót külön szeretné, nézze meg a tartály nélküli, hidroboxos változatot.
Felhasználói kézikönyv, angol (PDF, 5,4 MB) »
Tartozékok katalógusa, angol (PDF, 1,9 MB) »
EU megfelelőségi nyilatkozat (PDF, 442 kB) »
Heat Pump KEYMARK tanúsítványok a kültéri + beltéri egység csomagokra: M8 + 100 l · M12 + 100 l · M8 + 250 l · M12 + 250 l · M15 3PH + 250 l (PDF, kb. 140 kB/db)
| Jellemző | 9,5 kW · 100 l | 12 kW · 100 l | 9,5 kW · 250 l | 12 kW · 250 l | 16,5 kW · 250 l |
|---|---|---|---|---|---|
| Típusjel | ES M8 R290 + ES M100L ST | ES M12 R290 + ES M100L ST | ES M8 R290 + ES M250L ST | ES M12 R290 + ES M250L ST | ES M15 R290 3PH + ES M250L ST |
| Max. fűtőteljesítmény | 9,5 kW | 12 kW | 9,5 kW | 12 kW | 16,5 kW |
| Fűtőteljesítmény-tartomány (A7/W35) | 3,1–9,5 kW | 3,8–12 kW | 3,1–9,5 kW | 3,8–12 kW | 5,6–16,5 kW |
| COP (A7/W35, EN 14511, min–max) | 4,55–5,10 | 3,92–4,80 | 4,55–5,10 | 3,92–4,80 | 3,98–5,05 |
| SCOP (35 °C, padlófűtés) | 4,73 | 4,72 | 4,73 | 4,72 | 4,7 |
| Energiaosztály (fűtés) | A+++ (35 °C) / A++ (55 °C) | A+++ (35 °C) / A++ (55 °C) | A+++ (35 °C) / A++ (55 °C) | A+++ (35 °C) / A++ (55 °C) | A+++ (35 °C) / A++ (55 °C) |
| Energiacímke, fűtés / melegvíz | A++ / A (M profil) | A++ / A (M profil) | A++ / A+ (L profil) | A++ / A+ (L profil) | A++ / A (XL profil) |
| Hűtési teljesítmény (külső 35 °C, víz 12/7 °C) | 2,4–8,0 kW | 5,0–10,2 kW | 2,4–8,0 kW | 5,0–10,2 kW | 6,9–13,2 kW |
| EER (hűtés, min–max) | 3,80–4,00 | 3,60–3,90 | 3,80–4,00 | 3,60–3,90 | 3,65–4,40 |
| Hangteljesítmény, kültéri egység (EN 12102) | 57 dB(A) | 56 dB(A) | 57 dB(A) | 56 dB(A) | 60 dB(A) |
| Hűtőközeg | R290 (propán), 0,7 kg | R290 (propán), 0,9 kg | R290 (propán), 0,7 kg | R290 (propán), 0,9 kg | R290 (propán), 1,5 kg |
| Betáp (kültéri egység) | 1 fázis, 230 V, 50 Hz | 1 fázis, 230 V, 50 Hz | 1 fázis, 230 V, 50 Hz | 1 fázis, 230 V, 50 Hz | 3 fázis + N, 400 V, 50 Hz |
| Kültéri egység (Sz×Mé×Ma) | 1207 × 437 × 895 mm | 1207 × 437 × 995 mm | 1207 × 437 × 895 mm | 1207 × 437 × 995 mm | 1142 × 428 × 1492 mm |
| Kültéri egység tömege | 123 kg | 138 kg | 123 kg | 138 kg | 187 kg |
| Beltéri egység (Sz×Mé×Ma) | 500 × 500 × 1100 mm | 500 × 500 × 1100 mm | 600 × 670 × 1720 mm | 600 × 670 × 1720 mm | 600 × 670 × 1720 mm |
| Beltéri egység tömege | 75 kg | 75 kg | 127 kg | 127 kg | 127 kg |
| HMV-tároló | 100 l (SUS316 rozsdamentes acél) | 100 l (SUS316 rozsdamentes acél) | 250 l (SUS316 rozsdamentes acél) | 250 l (SUS316 rozsdamentes acél) | 250 l (SUS316 rozsdamentes acél) |
| Típus | levegő-víz, monoblokk, fűtés + hűtés + melegvíz-készítés | ||||
| Beltéri egység | beépített HMV-tárolóval, érintőképernyő, Wi-Fi vagy Ethernet | ||||
| Szabályozás | időjárásfüggő, két hőmérsékleti zóna, SG Ready | ||||
| Működési tartomány | −25 és +45 °C külső hőmérséklet között | ||||
| Max. előremenő | 70 °C-ig (a gyártói adatlap szerint) | ||||
Miért a tárolós változat?
Egy készülékben a fűtés vezérlése és a melegvíz-tároló: kevesebb külön egység a gépészeten.
A propán (R290) nem fluortartalmú üvegházhatású gáz, a gyártói adatlap szerint a GWP értéke 3.
Télen fűt, nyáron – megfelelő hőleadó rendszerrel – hűt is, két külön hőmérsékleti zónával.
A gyártó országos partnerhálózatának kivitelezője méri fel a helyszínt és végzi a telepítést.
